近日，询匠团队接到一个大型地下车库项目，建筑面积3.9万余平米，地下一层，局部地下二层。整个地下室包括1个车库15个主楼地下及8个商业地下组成。计量建模需要在8天内完成，包括提量和清单填量。项目工期已敲定，不能调整，个别小工程量可以适当放宽偏差要求。

由于工作时间比较紧张，按常规串行工作思路来不及，只能考虑将整个地库进行拆分，多人协作来完成。如果使用广联达协同建模，担心地库面积较大，造成网络延迟，风险更大。最后决定采用硬切的方式，多人分工，最后合并的原则进行。能不能拆分建模，拆分成几部分建模，需要考虑构件完整性、构件范围归属、计量清单划分、扣减关系等多个要素，如何拆分就是第一个需要解决的难点。

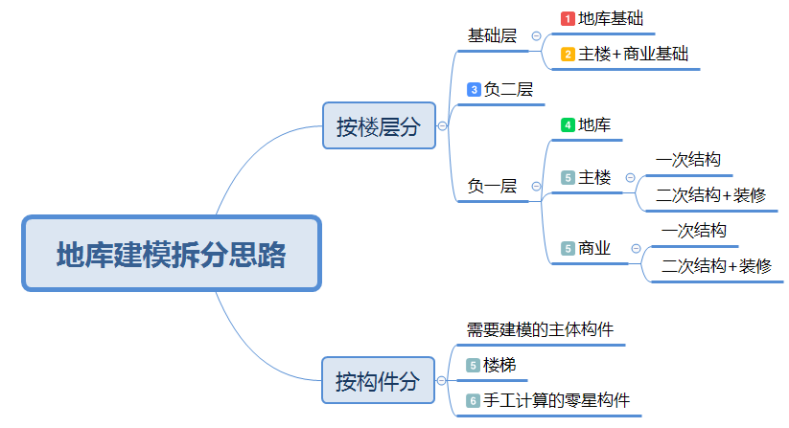

经过分析图纸，项目组最终决定，按楼层、部位、构件三个维度进行拆分。先按楼层将整个地库拆分成基础层、负二层、负一层三个模型，再按部位拆分成地库、主楼、商业三个部分，其中主楼地下工程量需要单独提量；然后按构件拆分成需要建模的主要构件、楼梯及不用建模的零星构件。最终将地库拆分6大块，安排6名算客同步建模，见下图。

本项目主楼较多，图纸比较复杂体量较大，多人同时协作，计量规则和基本模型参数不能出现问题，所以，在各模型开始工作前，前期先安排一名算客建立基本模型，包括各单项工程及其楼层的建立、层高及首层底标高的确认、轴网的建立、钢筋计算设置、土建扣减规则等。各模块模型均在此基本模型基础上搭建，保证基本信息和规则的一致性。同时，也便于后期模型整合计算钢筋不容易出现问题。

1、竖向构件标高的调整

由于基础和基础以上构件需要拆分建模，基础上的柱、暗柱、剪力墙等竖向构件底标高就无法像常规项目自动找基础顶，而需要手工调整处理。为避免模型绘制上的偏差给后期合并模型带来影响，将基础以上竖向构件底标高调整为绝对标高，如-9.05，而不使用相对标高，如基础顶标高。如果基础为阶梯式，其上的墙体则需要分段绘制，分别调整标高。

3、高差基础变截面的处理

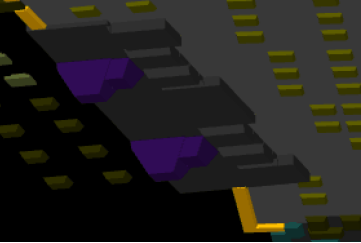

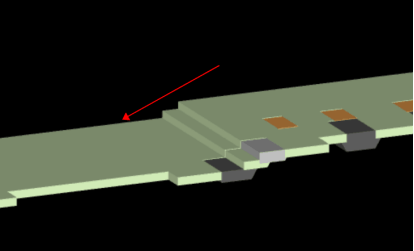

主楼和地库的基础由于其厚度或标高不同存在变截面，主楼基础和地库基础在各自的模型中无法找到关联底板，是无法设置基础变截面的，故需要先合并模型，最后处理变截面。

在模型合并时，不是所有人的模型都在完成后再合并，建模过程中进行了多次合并校验以便减少风险。

第一次合并，先进行主楼与地库的合并，例如主楼基础与地库基础的合并，将所有基础构件合并成一个模型，合并后需要处理公共节点问题，如基础变截面、变截面处集坑、挡墙等。

第二次合并，进行负一层主楼、商业和地库一次结构的合并，将整个负一层合并为一个模型，模型合并后统一由其中一名算客绘制二次结构及装修。

第三次合并，为基础层、负二层一次结构、负一层一次结构的合并，合并的模型用于绘制楼梯。

第四次合并，为完成的基础层、负二层、负一层的合并，最终形成一个完整的地库模型。

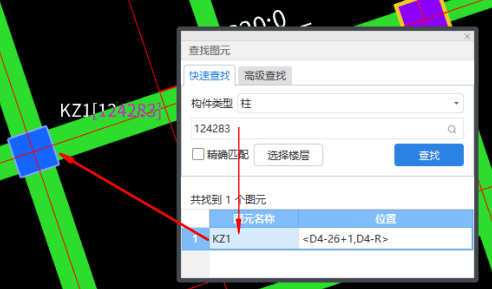

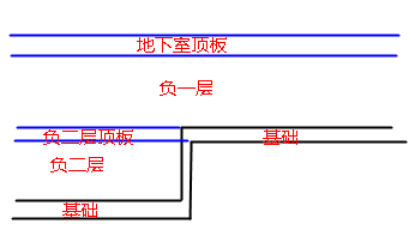

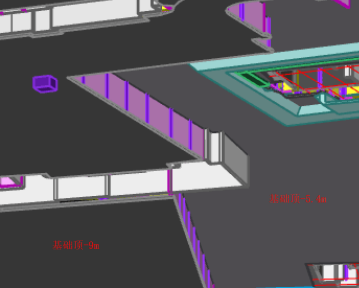

模型合并时我们使用的是“合并工程”，可以一次合并多个单体和楼层，但是合并的过程并不是一帆风顺，也遇到不少麻烦，包括合并后有图元丢失等情况。例如，如下图所示的挡墙两侧基础高差为4.6米，其上的负二柱底标高为基础底标高，合并时找基础出现了问题，导致柱底标高在柱顶标高之上，柱高度非法，丢失了部分柱子。类似的还有墙标高非法，墙无法合并，则其上的洞口、过梁、墙面装修等均无法合并，需要在合并后的模型中补充绘制。项目结束后我们计划进行了项目总结，寻找措施在以后的项目中避免类似情况发生。

基于本项目的特殊性，模型提量时，部分工程量从单项模型中提量，部分工程量在合并模型中提量，这种工作模式，对建模工程师和项目经理的考验较大，需要有较高的专业把握能力。

项目最终按时完成，提交雇主。后期雇主提出零星需要完善的内容，项目整体成果达标。

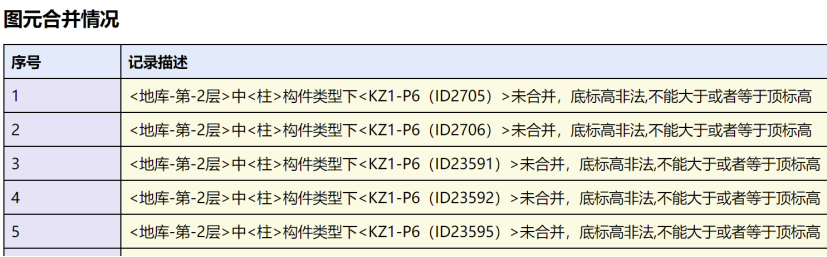

合并模型确实是存在一定风险的，要想后期合并模型时减少出错的风险，前期的准备工作必不可少，如基本模型的建立、各部分模型中竖向构件底标高的调整，过程中少量多次的模型合并，及合并后公共节点的设置、整体模型的检查等。尤其是模型合并后软件给出的“合并报告”一定要重视，报告里会提示哪些图元没有被合并，哪些图元合并后标高有变化等。

您是否也做过类似的项目，是否也做过模型的拆分与合并，如有好的方法，欢迎在评论区留言讨论，我们共同进步、共同成长。
