在“强技术”主线的引导下,中天建设集团西南公司积极注重技术创效,关注先进施工工艺的落地实施,总结形成了部分实战经验,外墙全现浇混凝土夹心墙施工技术就是其中之一。


外墙全现浇混凝土夹心墙施工技术,是将设计成砌体的二次结构经设计深化并原设计同意后,变更为墙体中加聚苯板、同主体一起浇筑的外墙,实现全现浇+铝模+爬架+全穿插的施工工艺。这种工艺施工的外墙,不仅比全现浇混凝土外墙轻,而且可以忽略对主体刚度的影响,也保证了设计墙体的保温性能。


01. 工艺流程


施工准备→钢筋绑扎→聚苯板安装→聚苯板固定→安装一侧模板→穿入对拉螺栓套管→安装另一侧模板→穿入对拉螺栓→模板加固→浇筑混凝土、振捣密实→模板拆除→混凝土养护


02. 操作要点


1. 技术准备

施工前,现场已经完成所有前置工作及相关验收,外墙深化设计图纸已经完成并由设计复核确认,施工方案审批可行。
由技术负责人对管理人员及作业班组做好安全技术交底,讲明施工注意事项及质量、安全保证措施。
进行深化设计时,对大面、转角、窗洞口处分别设计,并出具大样图,现场严格按图施工。
剪力墙之间的砖墙用“65厚钢筋混凝土+70厚挤塑板+65厚钢筋混凝土”代替。


点击查看先后对比


03. 剪力墙之间的砖墙节点大样


a.原设计

 b.深化设计后


04. 转角处砖墙节点大样


2. 钢筋绑扎

根据工程结构进行外墙全剪深化设计,按深化设计图填充墙位置绑扎φ6间距200双排钢筋。

钢筋绑扎

 钢筋验收


3. 聚苯板安装

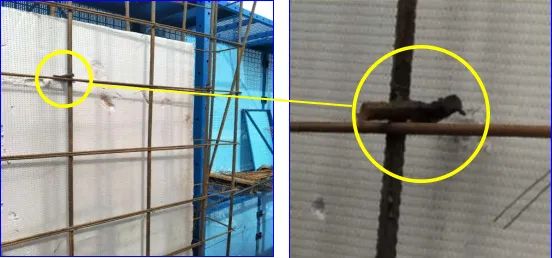

钢筋绑扎好后,采用指定型号厚聚苯板,顶板和底部用聚苯板隔开;再在墙两侧提前焊好定位筋,防止混凝土浇筑过程聚苯板前后偏位,定位钢筋纵横竖间距需达到规定数值。


05. 聚苯板安装成型


4. 模板安装

墙柱钢筋隐蔽验收完成后,安装一侧模板,穿入对拉螺杆套管(对拉螺杆套管从聚苯板中穿过),然后安装另侧模板穿入对拉螺杆安装背楞完成模板加固。


5.混凝土浇筑

墙身混凝土的水灰比不宜过大,且混凝土中严禁加水,可适当加入早强剂、引气剂及减水剂,改善混凝土和易性。
混凝土的中最大的碎骨料粒径≤30mm为宜,商品混凝土的坍落度应控制在18-20cm。

混凝土坍落度检测

混凝土浇筑振捣


6. 拆模养护

混凝土浇筑24小时后可拆除墙板模板。
在拆除过程中,不能野蛮拆除,不能硬砸猛撬,模板坠落应该采取缓冲措施;拆除下来的模板和支架不要集中存放,应分散堆放,并及时清运。
模板拆除后及时对混凝土洒水养护,确保混凝土强度。



本技术主要运用于外墙全剪项目,经过工程实践证明,其抗裂及抗渗性能明显提高,技术效果好。
以200mm厚墙体为例,本技术比传统砌体墙可节约17.31元/㎡,经济效益明显。
在工艺流程方面,施工简单,配合铝模施工外墙成型效果佳,有利于穿插施工技术的应用,与其它全剪做法相比要减轻一次现浇重量,且保证技术效果。
