【钢结构图】

• 钢结构

由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。

• 钢结构图

用来表示钢结构的图样。

• 型钢

型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。

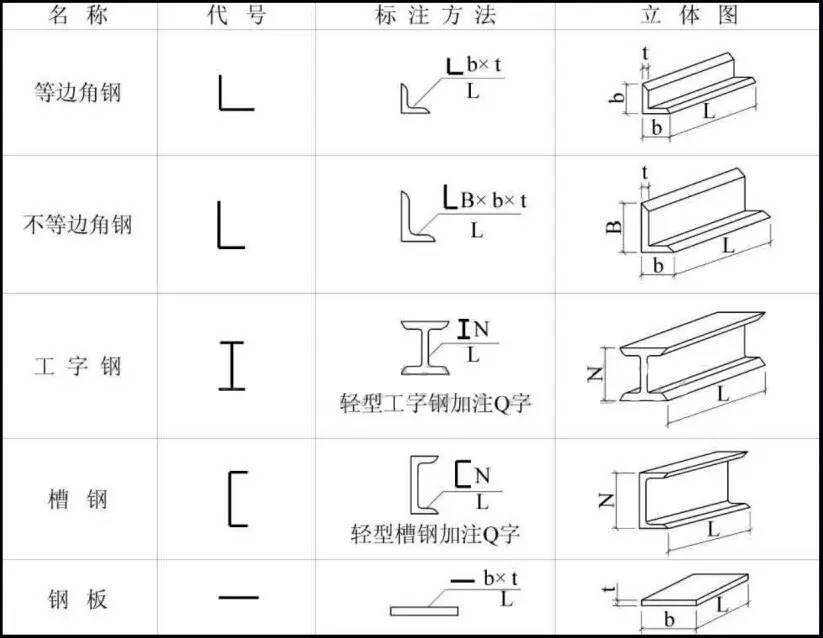

【型钢的代号及标注】

【钢结构中型钢的连接方法】

• 焊接

• 铆接

• 螺栓连接

一、焊接

将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。

• 焊缝类型及其符号

• 坡口焊缝

• 贴角焊缝

• 塞焊缝

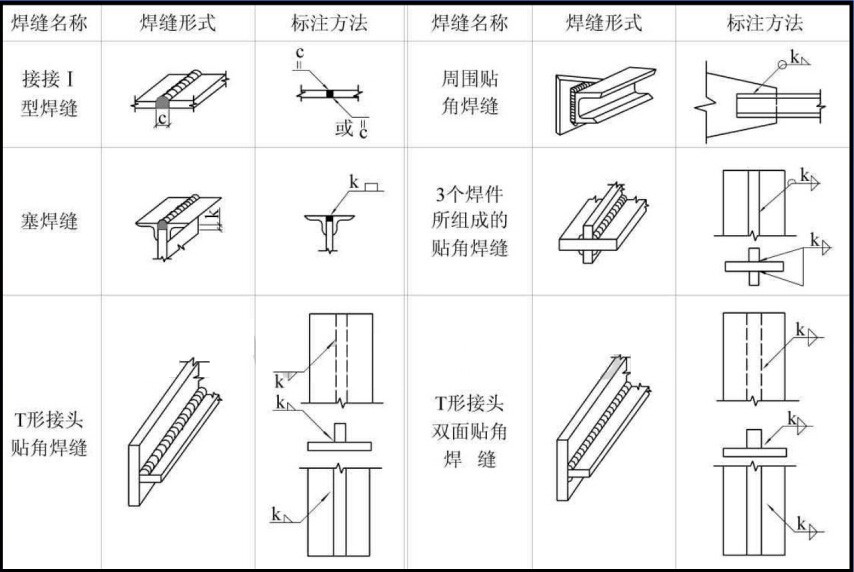

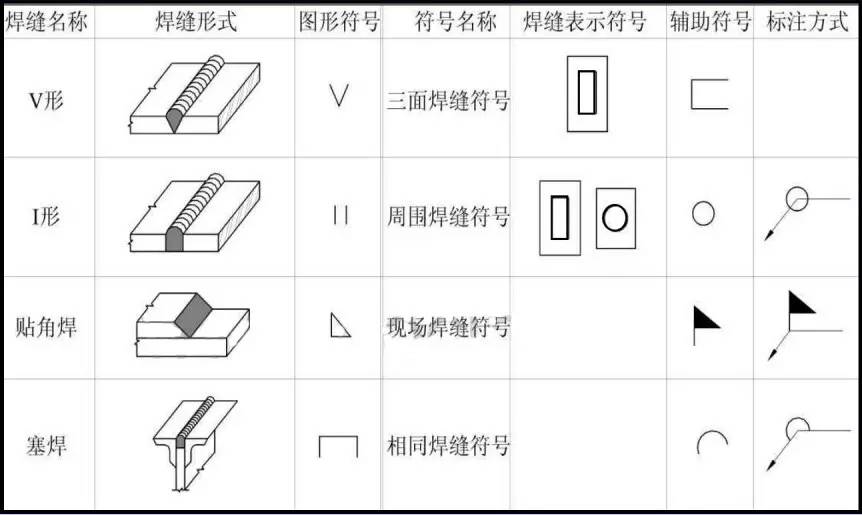

【焊缝的图形符号和辅助符号】

• 焊缝的标注

在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

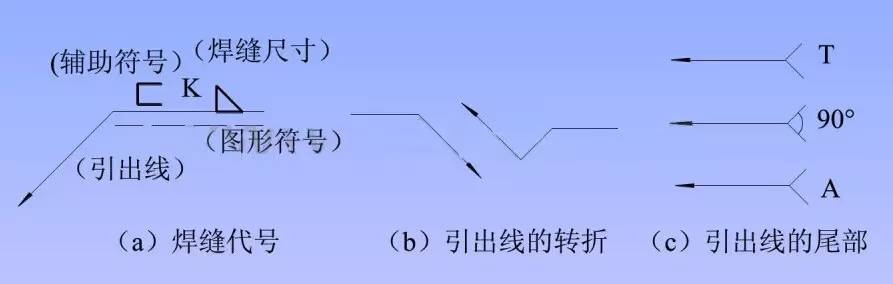

【焊缝的标注方法】

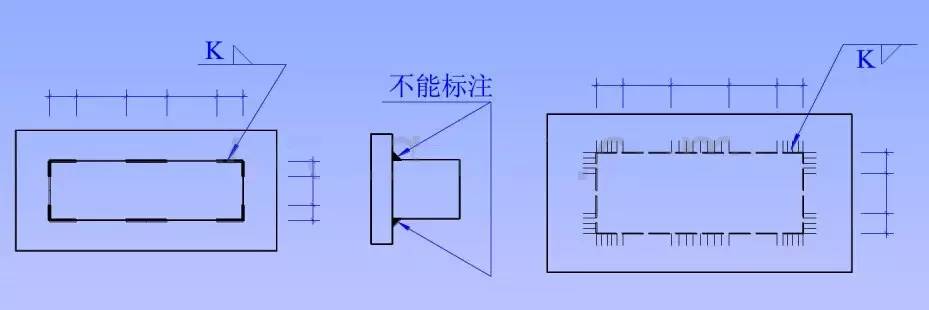

【焊缝不连续时的画法及标注】

当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线

二、铆接

用铆钉将两块或两块以上的钢板连接在一起

【铆接分类】

• 工厂连接

• 现场连接

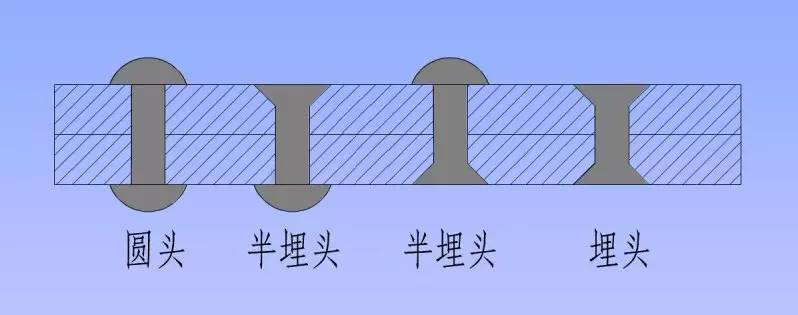

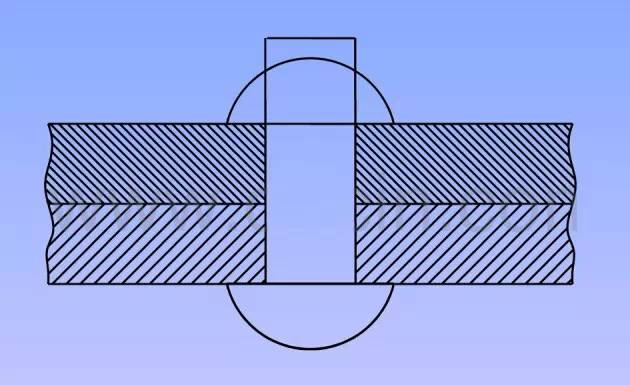

【铆钉类型】

三、螺栓连接

• 焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接

• 连接方法

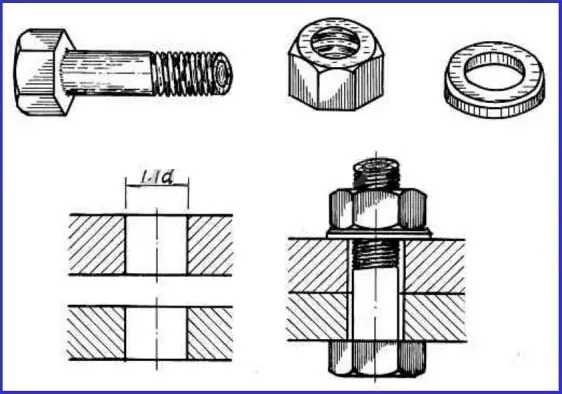

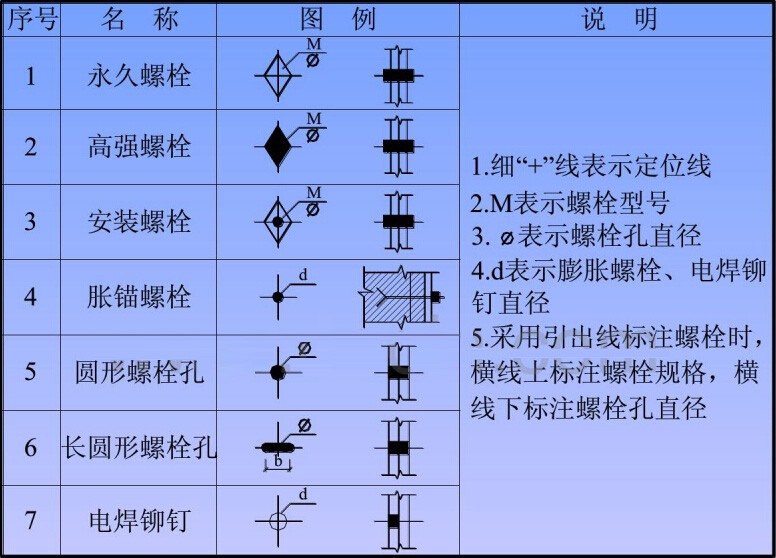

【螺栓、孔、电焊铆钉图例】

钢梁结构图

概述

钢梁常用于大、中跨度桥梁中

钢梁的种类

• 钢板梁

• 钢桁梁

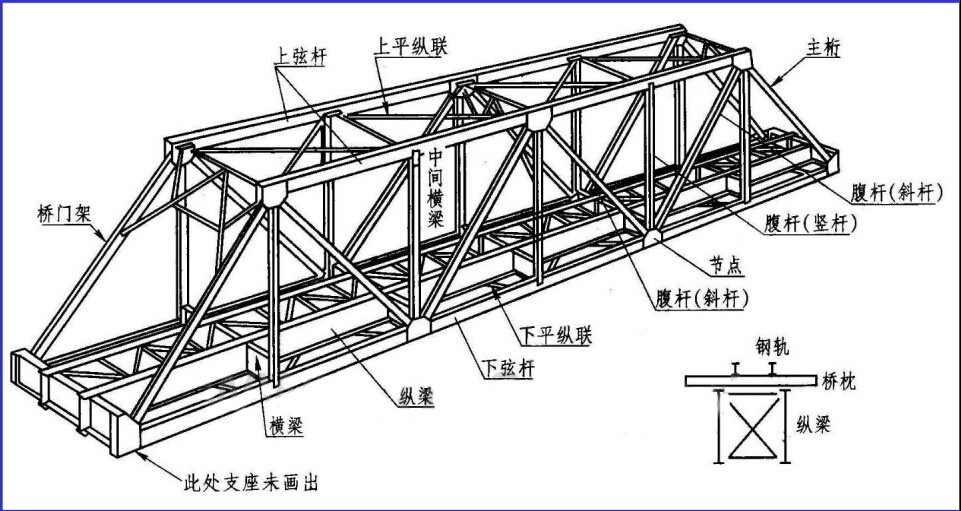

【下承式简支栓焊梁】

【钢梁结构图的内容】

• 设计轮廓图

• 节点图

• 杆件图

• 零件图

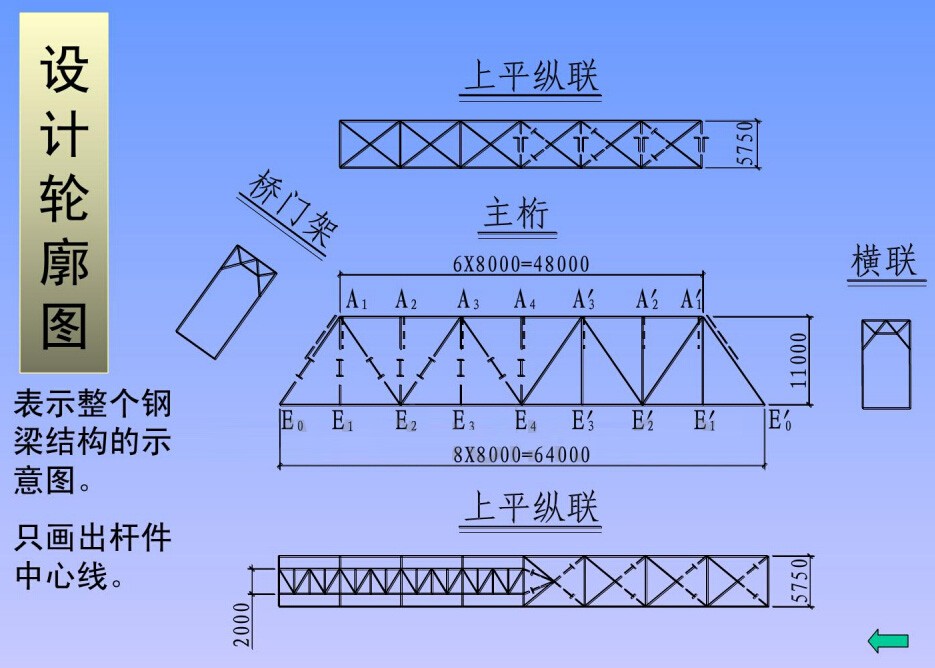

【设计轮廓图】

【节点图】

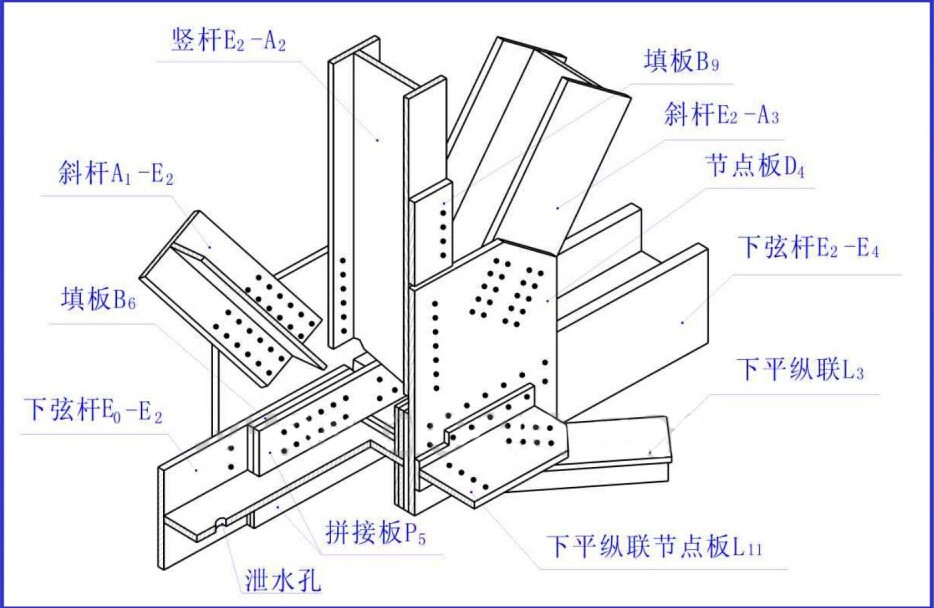

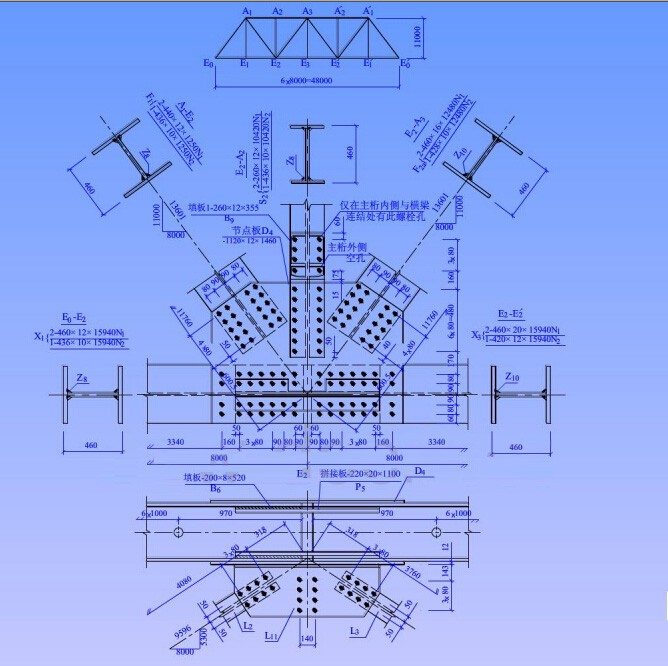

【节点构造图】

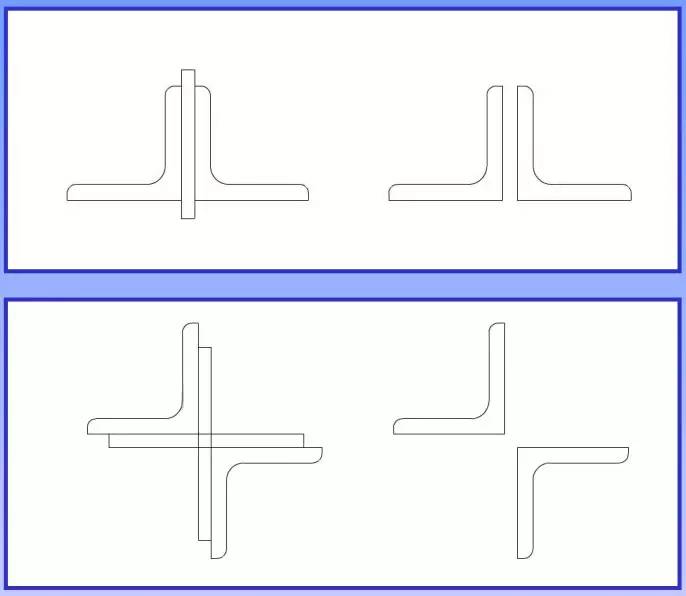

【拼接板、填板的拼装】

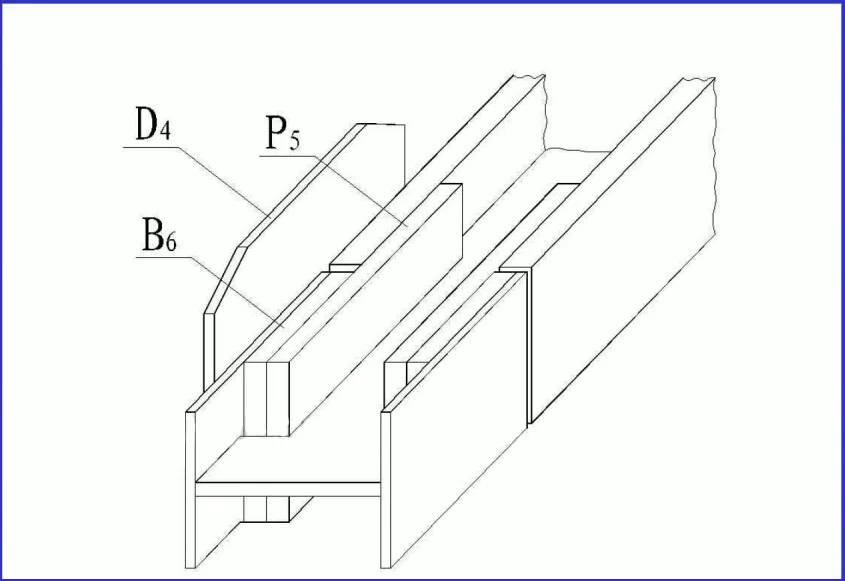

【立体图】

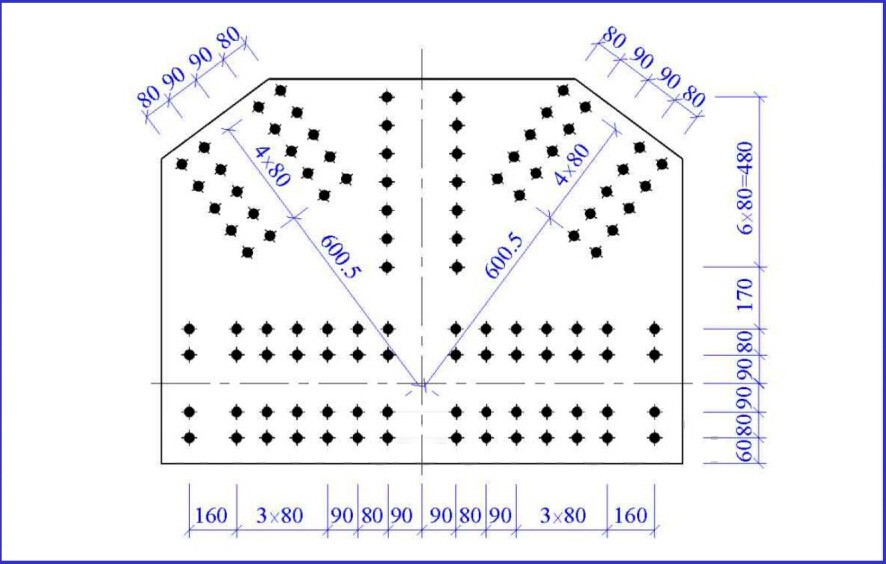

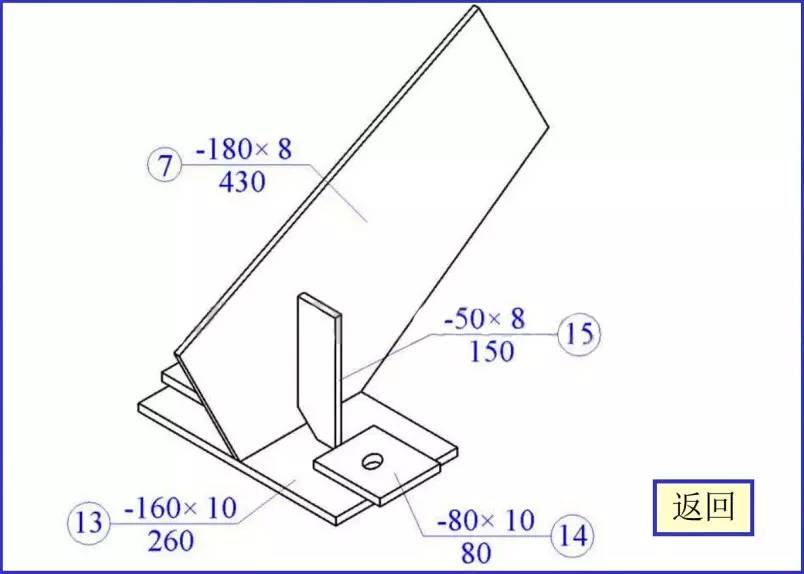

【节点板详图】

【杆件图】

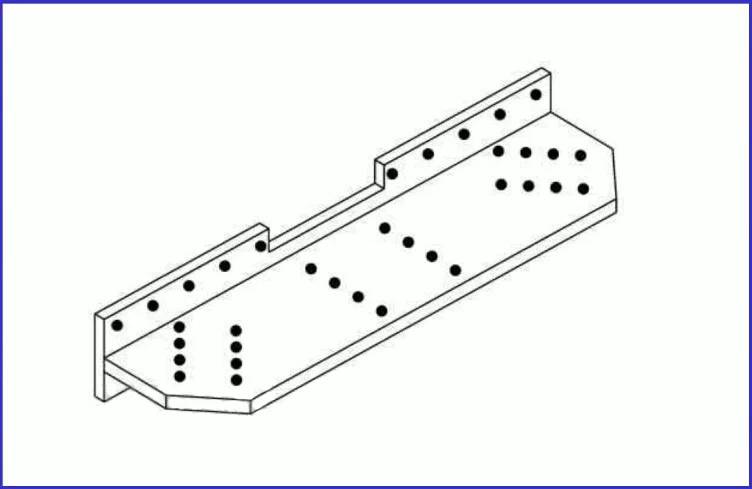

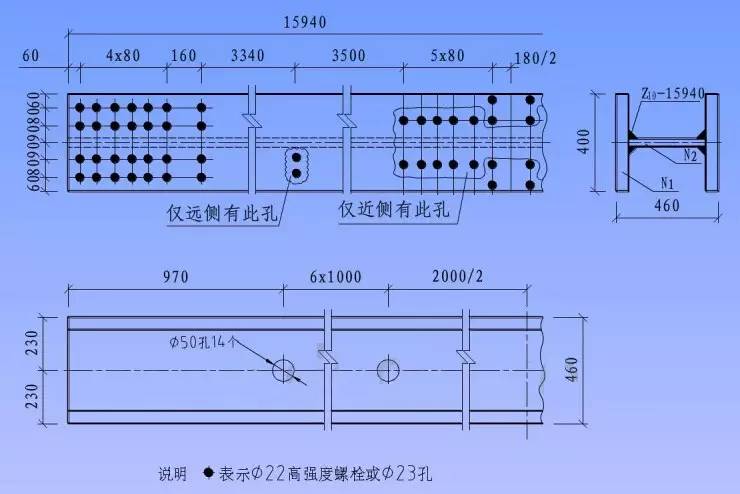

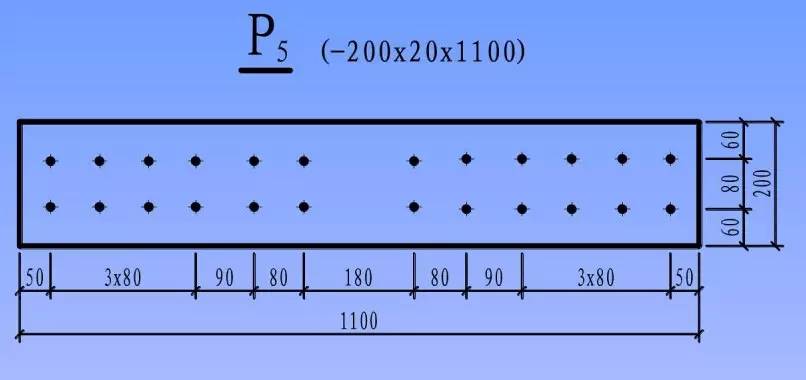

【零件图】

钢屋架结构图

概述

• 钢屋架

• 钢屋架结构图

屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。

【屋架简图】

• 屋架简图又称屋架示意图、屋架杆件几何尺寸简图。

• 比例：1：100、1：200

• 单线条表示，杆件长度直接注在单线条旁边。

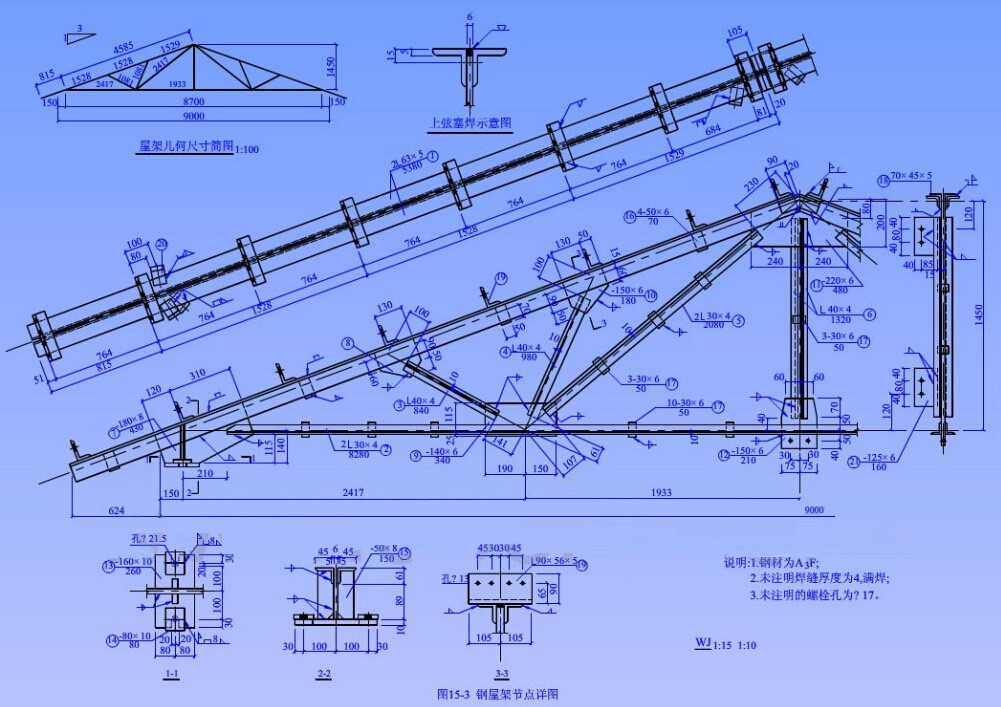

【屋架详图】

• 图样：立面图，上弦实形辅助投影，剖面断面图。

• 比例：两种比例：

杆件轴线采用较小比例（1：20，1：15）

节点板、杆件、断面采用较大比例（1：10，1：5）

• 图线：可见轮廓线——中实线

不可见轮廓线——中虚线

【杆件拼接】

【支座节点图】

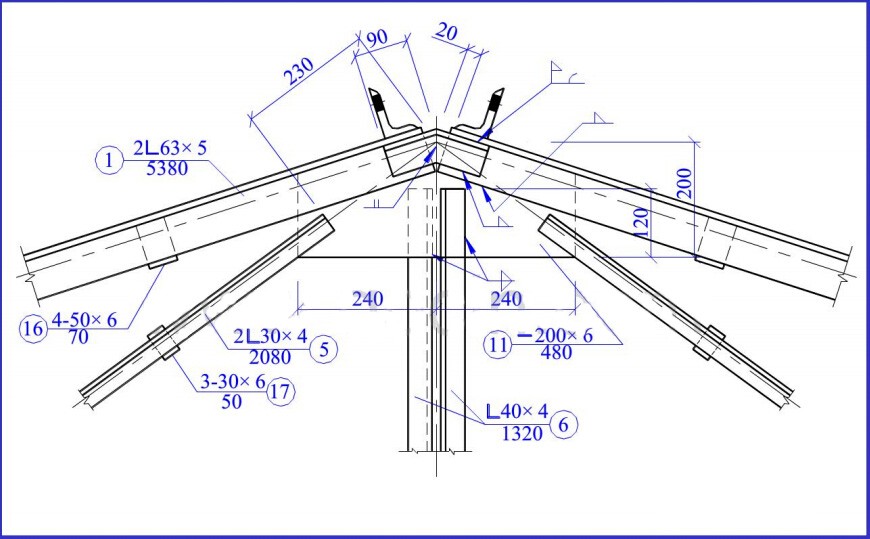

【屋脊节点图】
